HSK-M-EMV-D 电磁兼容并能让屏蔽线穿过的旋紧件
  产品分类:德国胡默尔电缆旋紧件产品系列

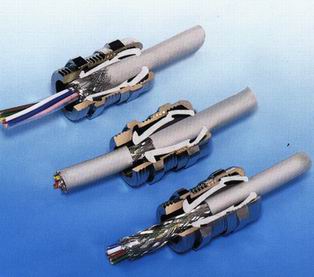

HSK-M-EMV-D电磁兼容型电缆旋紧件安装指南

类型1

电缆线屏蔽和外绝缘层都引出

  • 屏蔽线约留10mm
  • 向内引电缆线至屏蔽线到接触位置
  • 将旋紧件旋紧

类型2

电缆线屏蔽层引出

  • 按需求剥去外绝缘层保留屏蔽线长度
  • 向内引电缆线至屏蔽线到接触位置
  • 将旋紧件旋紧

类型3

电缆线屏蔽层截留于旋紧件中

  • 屏蔽线和绝缘层分段截留
  • 对细电缆线,还可将屏蔽线回套上绝缘层
  • 向内引电缆线至屏蔽线接触
  • 将旋紧件旋紧


HSK-M-EMV-D 电磁兼容并能让屏蔽线穿过的旋紧件 PG/Metr.

材料:黄铜镀镍
夹紧件:尼龙塑料(PA)
密封件:丁睛橡胶(NBR)
O-密封圈:丁晴橡胶(NBR)
防护等级:IP68-10巴(旋紧部位)
环境温度:-40°C至100°C,短时至120°C

AG
>|Φ<|
mm
GL
mm
H
mm
Ψ
mm
订货号
7
3-6.5
5
24
14
1.631.0700.01
9
4-8
6
28
17
1.631.0900.01
11
5-10
6
29
20
1.631.1100.01
13.5
6-12
6.5
31
22
1.631.1300.01
16
10-14
6.5
32
24
1.631.1600.01
16
7-12
6.5
32
24
1.631.1600.15
21
13-18
7
38
30
1.631.2100.01
29
18-25
8
43
40
1.631.2900.01
36
22-32
8
48
50
1.631.3600.01
36
20-26
8
48
50
1.631.3600.15
42
32-38
9
45
57
1.631.4200.01
42
25-31
9
45
57
1.631.4200.15
48
37-44
10
46
64
1.631.4800.01
48
29-35
10
46
64
1.631.4800.15
M12*1.5
3-6.5
5
24
14
1.631.1200.50
M16*1.5
5-10
6
29
20
1.631.1600.50
M20*1.5
10-14
6
31
24
1.631.2000.50
M20*1.5
7-12
6
31
24
1.631.2000.51
M25*1.5
13-18
7
38
30
1.631.2500.50
M32*1.5
18-25
8
43
40
1.631.3200.50
M40*1.5
22-32
8
48
50
1.631.4000.50
M40*1.5
20-26
8
48
50
1.631.4000.51
M50*1.5
32-38
9
57.5
57
1.631.5000.50
M63*1.5
37-44
10
52
64/68
1.631.6300.50
