  产品信息
弯角型接插件
  产品分类:德国胡默尔航空接插件产品系列

弯角型接插件

弯角型接插件 电缆型(内螺纹,带滚花螺母)
型号系列
电缆-¢
极数
连接方式
连接方向
弯角型电缆接插件
7300
X
XX
XX
X
电磁兼容弯角型电缆接插件EMV
7301
X
XX
XX
X
出线夹紧弯角型电缆接插件MZ
7390
X
XX
XX
X
电磁兼容并出线夹紧弯角型电缆接插件MZ EMV
7391
X
XX
XX
X

弯角型接插件 耦合型(外螺纹,无滚花螺母)
型号系列
电缆-¢
极数
连接方式
连接方向
弯角型耦合接插件
7350
X
XX
XX
X
电磁兼容弯角型耦合接插件EMV
7351
X
XX
XX
X
出线夹紧弯角型耦合接插件MZ
7392
X
XX
XX
X
电磁兼容并出线夹紧弯角型耦合接插件MZ EMV
7393
X
XX
XX
X

其参数说明:

电缆-¢

电缆-¢
编码
3-7mm
3
5-10mm
4
6-12mm
5
10-14mm
6

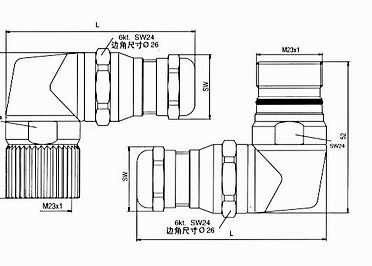

电缆-¢
外形尺寸
SW
边角尺寸
L2
3-7mm
20
22
66
5-10mm
20
22
66
6-12mm
22
24
65.5
10-14mm
24
26
67
极数

极数(绝缘体 ) 编码
无(壳体内无绝缘体)
00
6极
06
7极
07
9极(8+1)
81
12极
12
16极
16
17极
17
19极
19

连接方式

连接方式(插针/插孔) 编码
无插针/插孔,仅有适用于插孔的绝缘体 00
无插针/插孔,仅有适用于插针的绝缘体 99
插针 钳压连接 01
插孔 钳压连接 02
插针 焊接 03
插孔 焊接 04
插针 手工压接 05
插孔 手工压接 06



连接方向

极性排列方向 编码
标准旋转排列方向
0
带接地(PE)SE
1

例如:

外壳类型:夹紧弯角型电缆接插件MZ
电缆直径¢:6mm
极数:12
连接方式:插针 焊接
极性方向:标准旋转排列方向
7390
4
12
03
0
