  产品信息
快速插拔式弯角型电缆接插件
  产品分类:德国胡默尔航空接插件产品系列

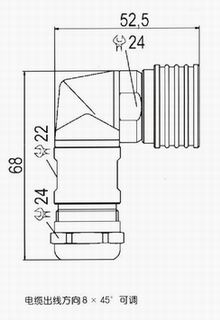

快速插拔式弯角型电缆接插件

型号系列
电缆-¢
极数
连接方式
连接方向
快速插拔式弯角型电缆接插件
7330
X
XX
XX
X
电磁兼容快速插拔式弯角型电缆接插件EMV
7331
X
XX
XX
X

其参数说明:


电缆-¢

电缆-¢
编码
3-7mm
3
5-10mm
4
6-12mm
5
10-14mm
6

极数

极数(绝缘体 ) 编码
无(壳体内无绝缘体)
00
6极
06
7极
07
9极(8+1)
81
12极
12
16极
16
17极
17
19极
19

连接方式

连接方式(插针/插孔) 编码
无插针/插孔,仅有适用于插孔的绝缘体 00
无插针/插孔,仅有适用于插针的绝缘体 99
插针 钳压连接 01
插孔 钳压连接 02
插针 焊接 03
插孔 焊接 04
插针 手工压接 05
插孔 手工压接 06



连接方向

极性排列方向
编码
标准旋转排列方向
0
带接地(PE)极
1

例如:

外壳类型:电磁兼容快速插拔式弯角型电缆接插件EMV
线缆直径¢:9mm
极数:6
连接方式:钳压插针
极性方向:标准
7331
4
06
01
0
