  产品信息

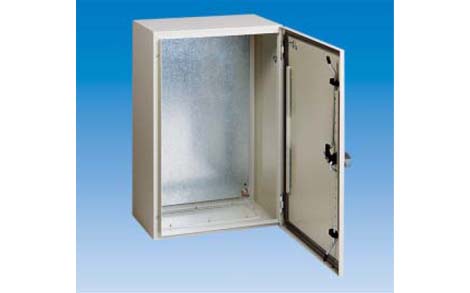

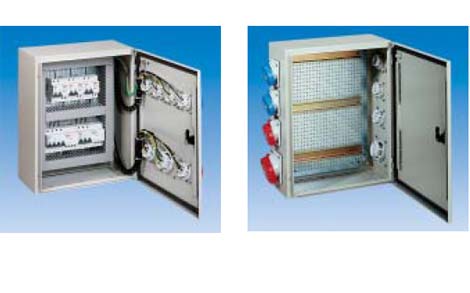

NCS小型多功能控制箱
  产品分类:施耐德机箱,机柜产品系列


NCS多功能控制箱供应范围:
  • 封闭式箱体
  • 控制箱箱体本身为整张钢板折弯后焊接成型
  • 标准双齿锁芯
  • 标准把手钥匙
  • 标准的前门(带加强筋)或可视玻璃前门(钢化玻璃厚度为4mm)
  • 门内侧带聚氨酯PU密封条
  • 镀锌安装板
  • 底部进线底板

    IP防护等级(EN 50298)
  • 单门控制箱为IP66

    IK抗外部机械冲击能力
  • 钢板箱体IK 10
  • 钢板玻璃前门的08控制箱:IK 08

    表面处理
  • 表面织纹状,聚酯粉末喷涂成型

    材质
  • 箱体本身和前门:冷轧钢板
  • 安装板:镀锌钢板

    颜色:RAL 7032

    相关认证
  • EN50298和UL

NO.
高度
(mm)
宽度
(mm)
深度
(mm)
钢板前门柜 钢板玻璃前门柜 产品型号
安装板
阶式滑块 里门
1 300 200 150 NCS32150S   NACPG32S
2 300 300 150 NCS33150S   NACPG33S
3 300 300 200 NCS33200S   NACPG33S NACBC200
4 400 300 150 NCS43150S NCS-PV43150S NACPG43S   NACPI43
5 400 300 200 NCS43200S NCS-PV43200S NACPG43S NACBC200 NACPI43
6 400 400 200 NCS44200S NCS-PV44200S NACPG44S NACBC200
7 400 600 200 NCS46200S   NACPG64S NACBC200
8 500 400 200 NCS54200S NCS-PV54200S NACPG54S NACBC200 NACPI54
9 500 400 250 NCS54250S NCS-PV54250S NACPG54S NACBC250 NACPI54
10 500 500 200 NCS55200S   NACPG55S NACBC200
11 600 400 200 NCS64200S NCS-PV64200S NACPG64S NACBC200 NACPI64
12 600 400 250 NCS64250S NCS-PV64250S NACPG64S NACBC250 NACPI64
13 600 500 250 NCS65250S   NACPG65S NACBC250
14 600 600 250 NCS66250S   NACPG66S NACBC250
15 600 600 300 NCS66300S   NACPG66S NACBC300
16 600 1000 400 NCS610400S   NACPG610S NACBC400
17 700 500 250 NCS75250S NCSPV75250S NACPG75S NACBC250 NACPI75
18 800 600 250 NCS86250S NCSPV86250S NACPG86S NACBC250 NACPI86
19 800 600 300 NCS86300S NCSPV86300S NACPG86S NACBC300 NACPI86
20 800 1000 300 NCS810300S   NACPG810S NACBC300
21 1000 600 250 NCS106250S   NACPG106S NACBC250 NACPI106
22 1000 800 250 NCS108250S   NACPG108S NACBC250 NACPI108
23 1000 800 300 NCS108300S   NACPG108S NACBC300 NACPI108
24 1000 800 400 NCS108400S   NACPG108S NACBC400 NACPI108

NCS多功能控制箱附件

标准安装板
(标准配制包含安装板)

  • 产品说明

    标准尺寸适应柜体范围从高度范围为300mm至1000mm

  • 材料

    标准安装板由镀锌钢板制成

  • 包装数量:1个/包

  • 可允许的承载参数及重量见表









产品型号
高度H
(mm)
宽度L
(mm)
承载
(kg)
重量
(kg)
NACPG32
300
200
60
0.5
NACPG33
300
300
60
0.9
NACPG43
400
300
60
1.3
NACPG44
400
400
60
1.8
NACPG64
400
600
90
2.8
NACPG54
500
400
90
2.3
NACPG55
500
500
90
2.9
NACPG64
600
400
90
2.8
NACPG65
600
500
90
3.2
NACPG66
600
600
135
4.4
NACPG610
600
1000
150
10.3
NACPG75
700
500
135
4.3
NACPG86
800
600
135
6.0
NACPG810
800
1000
150
14.0
NACPG106
1000
600
150
10.3
NACPG108
1000
800
150
14.0
阶式滑块
  • 产品说明

    将阶式滑块组件和滑块托架一并使用可对安装板深度进行调整,调整间距为12.5mm
  • 材料:特种钢
  • 供应范围

    安装固定件和组装指导书
  • 包装数量:4个/包





阶式滑块
控制箱
产品型号
深度(mm)
NACBC200
200
NACBC250
250
NACBC300
300
NACBC400
400
耳状固定件(壁装)
  • 产品说明
    可直接垂直或水平安装在控制箱背板上
    固定件与墙面的距离保持10mm
    可允许的最大承载重量为:4*60kg
  • 材质:冷轧钢板
  • 供应范围
    耳状固定件(包括相关附件和密封塞)
  • 包装数量:4个/包
产品型号
材料
NACPFA
冷轧钢板

里门

  • 产品说明
    内门带3mm的双齿锁。里门即可直接装在控制箱的正面,也可装在阶式滑块上(不附带提供)
  • 材质:冷轧钢板
  • 颜色:RAL 7032



产品型号
适合柜体
高度
(mm)
宽度
(mm)
NACPI43
400
300
NACPI54
500
400
NACPI64
600
400
NACPI75
700
500
NACPI86
800
600
NACPI106
1000
600
NACPI108
1000
800
门铰链
  • 产品说明
    两种类型:
    用于开启角度为180度的门
    用于标准门(120度)
    带铝制定位销和换位弹簧片
  • 材料
    锌基压铸合金
    特种钢板
  • 包装数量
    整套含1个门铰链,附带固定件

产品型号
铰链类别
NACCH180
开启180度
NACCH120
标准
文件袋
  • 产品说明
    有两种塑料文件架可用于存放A4文件
    有22mm和40mm两种深度可选
    另有1种塑料文件架适于存放A3文件
    采用双面胶固定
产品型号
文件架
格式
深度(mm)
NAFPA422
A4
22
NAFPA440
A4
40
NAFPA335
A4
35

接地导线
产品型号
截面积(mm2)
长度(mm)
金属圈孔径(mm)
NACCM6130
6
130
6.4
NACCM6160
6
160
6.4
NACCM6168
6
160
8.3
NACCM1025
10
250
6.4
NACCM2535
25
350
8.3
锁与锁芯
  • 标准的NCS控制箱附带提供双齿锁
  • 大量标准锁芯可最大限度满足你的要求
  • 单个螺钉固定,便于安装和拆卸
  • 随控制箱一起提供的操作手柄可用作
    临时手柄(部分齿合)
    永久手柄 (全部齿合,带棘爪固定装置)

产品型号
说明
NACICA6
方形6mm
NACICA7
方形7mm
NACICA8
方形8mm
NACIDB3
双齿3mm
NACIDB5
双齿5mm
NACITRCNOMO
三角形6.5mmCNOMO
NACITR8
三角形8mm
钥匙柄
  • 采用复合材料,环保美观
  • 大量园柱锁芯可选,最大限度你的要求
手柄锁

产品型号
柱状锁芯(配有钥匙)
NACI1242E
1242E
NACI405
405
NACI421
421
NACI455
455
NACI2331A
2331A
NACI2433A
2433A
NACI3113A
3113A
闭锁系统
  • 安装方便,可替代标准锁
  • 材料:压铸锌合金
产品型号
闭锁系统
NACIDIN
半圆柱形DIN(1)
NACICD
可采用挂锁形式
